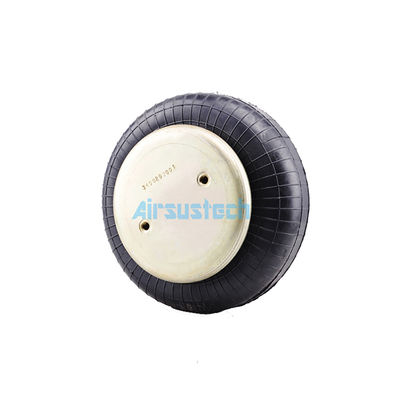

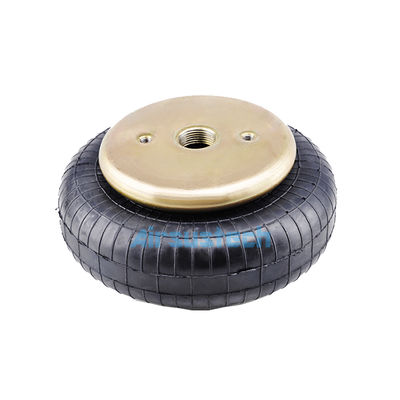

Contitech FS 120-10 Genişleme Çak için Çemberli 1/4NPTF Hava Baharı

Ürün ayrıntıları:

Menşe yeri:	Guangzhou, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model numarası:	1B8X4

Ödeme & teslimat koşulları:

Min sipariş miktarı:	5 adet
Fiyat:	USD49.9-59.9/PC
Ambalaj bilgileri:	Güçlü Karton Kutu veya Müşteri Gereksinimi
Teslim süresi:	3-7 İş Günü
Ödeme koşulları:	L/C, T/T, Western Union veya Diğerleri
Yetenek temini:	1000 ADET / Hafta

İletişim

Detaylı ürün tanımı

Quality:	100 % Tested	Fuction:	Reduce Shock
Cross Reference:	Contitech FS 120-10	After-sales Service:	12 Months
Type:	Gas-Filled	Özelleştirme:	Kullanılabilir Kişiselleştirilmiş İstek
Renk:	Siyah	Ürün Adı:	Tek Kıvrımlı Körük
Vurgulamak:	Çemberlenmiş 1/4NPTF Hava Baharı , Contitech FS 120-10 Hava yayı , Genişleme için hava yayı Chuck

Contitech FS 120-10 Genişleme Çak için Çemberli 1/4NPTF Hava Baharı

Referans Numarası

Contitech: FS120-10
Contitech: FS 120-10
Contitech: FS120 10
Contitech: FS 120 10
Contitech: FS12010
Continental FS 120-10 CI 1/4 NPT
Continental FS 120-10 CI 1/4 NPT CA
Goodyear: 1B8-550
Goodyear: 1B8 550
Firestone: W01-358-7564
Firestone: W01 358 7564
Firestone: W013587564
Firestone: WO1-358-7564
Firestone: WO1 358 7564
Firestone: WO13587564
Firestone: w01-358-7564
Firestone: w01 358 7564
Firestone: w013587564

Ayrıntılı özellikler ve teknik veriler: 1B8×4

En büyük çapı.	230 mm
Hava deliği/hava girişi	1/4 NPTF
Çalışma çarpısı	en fazla 140 mm en az 50 mm
Üst plaka vida dişleri	2×3/8-16UNC
Alt plakaviski dişleri	2×3/8-16UNC
Üst kapağın diametresi	135 mm
Alt kapağın çapı	135mm
vida merkez mesafesi	70 mm
Fındıklar arasındaki hava deliği mesafesi	35 mm

Min. basınç: 0 bar
Min. yüksekliğe dönüş gücü: ≤200N
Sıkıştırılmış plakalar ile toplam ağırlık: 2,0 kg

Titreme yalıtımı - dinamik karakteristik değerler
Tasarım Yüksekliği H: 110mm, minimum 90mm önerilir

Basınç p[bar]	3	4	5	6	7	8	Vol. V[l]
Güç ((Yük) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Bahçe hızı [N/cm]	1315	1620	1925	2230	2535	2840
Doğal frekans [Hz]	2.9	2.8	2.7	2.6	2.6	2.6

Pnömatik uygulama-statik özellik değerleri
Güç F[KN]

Basınç p [bar]		3	4	5	6	7	8	Vol. V [l]
Yükseklik H[mm]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Guomat 1B8×4 havalı yay genişleme çubuğuna uygulanır

Hava yayı, mühürlü bir kapta basınçlı hava ile doldurulur ve elastik etkisine ulaşmak için gazın sıkıştırılabilirliğini kullanır.

Halkalı hava yayınının yüksekliği içeriden sınırlıdır, daha sonra lastik duvarları şişirildiğinde dışa doğru genişler.Havanın hava kaynağının yüksekliğini sınırlayan aynı mekanizmadan çekilmesi gerektiğini unutmayın.

Çizilen resim
