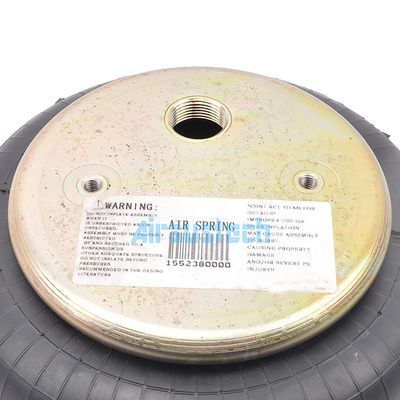

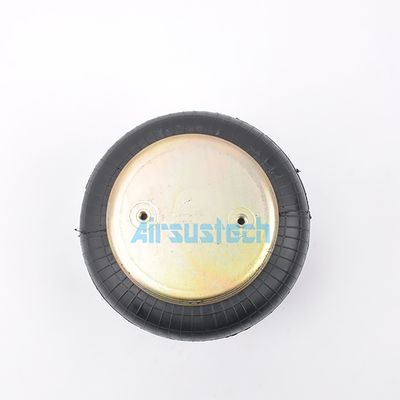

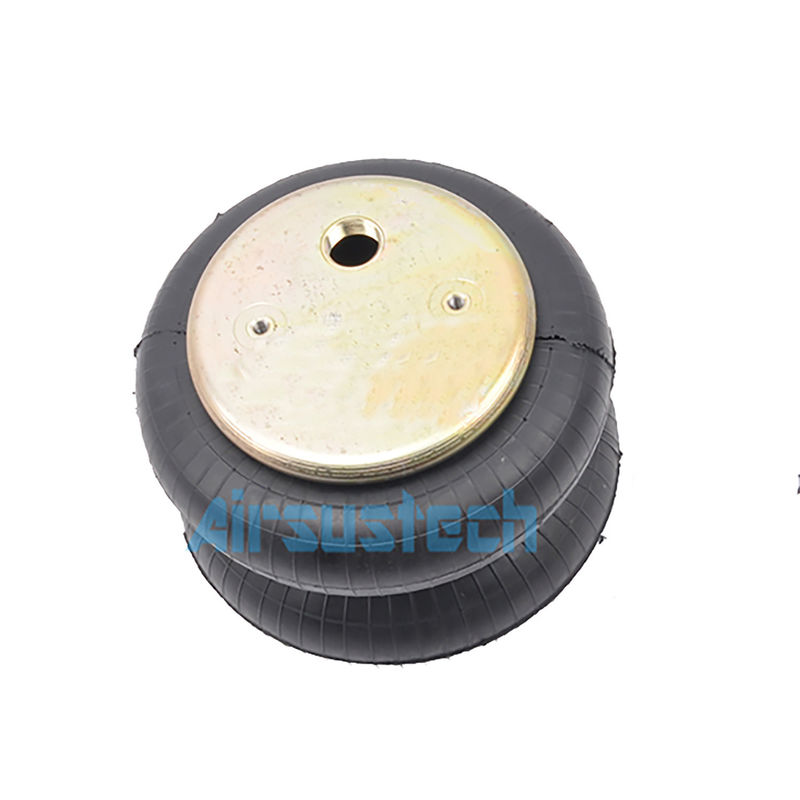

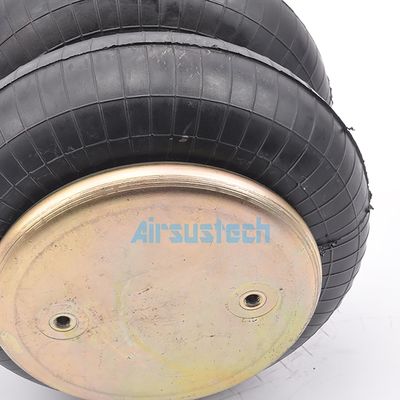

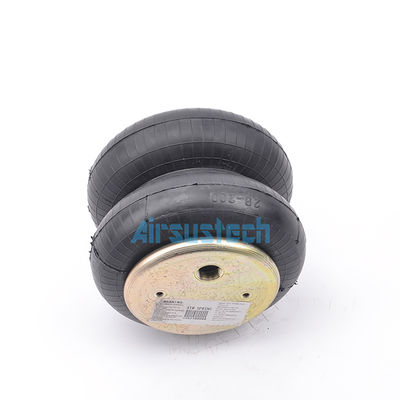

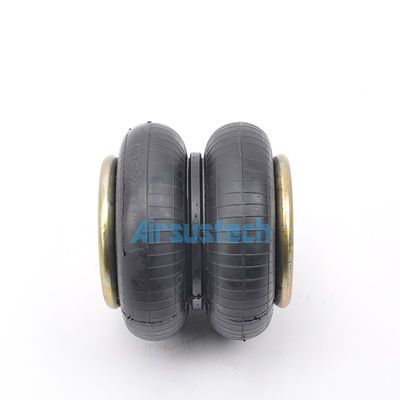

Contitech FD 200-19/2682045000 G3/4 Çift Kaplı Kauçuk Hava Baharı
OEM Hayır.
Contitech: FD 200-19
Contitech: FD200-19
Contitech: FD 200 19
Contitech: FD200 19
Contitech: FD20019
Contitech 2682 045000
Contitech 2682045000
2B6910P34 Spesifikasyonlar ve Teknik Veriler
Fındık/ Kör fındık
Üst plaka vida dişleri: 2 x M8×1.25
Üst levha vida merkezi mesafesi: 89 mm
Alt kapağı plaka vida (çivi) dişleri: 2 x M8×1.25
Alt levha vida merkezi mesafesi: 89 mm
Hava deliği/hava girişi/hava montajı
Hava deliği/hava girişi: G3/4
vida merkezi ve hava giriş arasındaki mesafe: 38mm
Kapak plağı
Üst plakanın çapı (genişliği): 160 mm
Alt kapağın çapı (genişliği): 160 mm
Çan şeklindeki kauçuk balonlar
Lastik balon çapı: 224 mm
En fazla kauçuk balon çapı: 251mm
Yükseklik
Min. yüksekliği: 75 mm
En fazla yükseklik: 260mm
Bump blok/bumper blok
tampon olmadan
Kemer halkası/Girdle hoop/Girdle ring
bir kemer döngüsü ile
Min. basınç: 0 bar
Min. yüksekliğe dönüş gücü: ≤200N
Sıkıştırılmış plakalar ile toplam ağırlık: 3,2 kg
Titreme yalıtımı - dinamik karakteristik değerler
Tasarım Yüksekliği H: önerilen 220mm, minimum 205mm
| Basınç p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Güç ((Yük) [KN] |
6.1 |
8.2 |
10.3 |
12.5 |
14.5 |
16.5 |
6.0 |
| Bahçe hızı [N/cm] |
750 |
960 |
1110 |
1340 |
1510 |
1730 |
| Doğal frekans [Hz] |
1.8 |
1.7 |
1.7 |
1.6 |
1.6 |
1.6 |
Pnömatik uygulama-statik özellik değerleri
Güç F[KN]
| Basınç p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Yükseklik H[mm] |
250 |
4.9 |
6.6 |
8.2 |
9.5 |
11.7 |
13.4 |
6.5 |
| 210 |
6.7 |
8.8 |
11.0 |
13.3 |
15.5 |
17.6 |
5.8 |
| 170 |
7.9 |
10.5 |
13.1 |
15.7 |
18.3 |
20.7 |
4.9 |
| 130 |
9.1 |
12.0 |
15.0 |
17.8 |
20.7 |
23.4 |
4.0 |
| 90 |
9.9 |
13.2 |
16.6 |
19.8 |
23.0 |
25.8 |
2.9 |
Hava Kaynakları
Kauçuk hava yayları, kapsamlı şok emicilik, şok emicilik, şok yalıtımı, gürültü önleme ve amortizasyon performansı elde etmek için kauçuk esnekliğini ve hava basıncını kullanır.Döşeme yapısına göre, dört kategoriye ayrılır: basınçlı kendi kendine mühürlenen tip, kenar sıkıştırma tipi, halka mühürleme tipi ve hibrit tür.ve kordonun katman sayısı esas olarak 2 katmandan oluşur.Ürünün 4 katman ipten oluşması gerekmektedir. Kauçuk iç tabakası esas olarak mühürleme için kullanılır ve kauçuk dış tabakası sadece mühürleme için değil, aynı zamanda koruma için de kullanılır.
Bu kauçuk hava yayı titreşim amortizasyon ekipmanlarında kullanılabilir. It can better achieve vibration isolation and ensure the safety and stability of the base and control system of the vibration equipment by utilizing the characteristics of high frequency vibration isolation, ses yalıtımı ve düşük doğal titreşim frekansı gibi titreşim ekranlarının titreşim yalıtımı, lüks araç koltuklarının titreşim azaltımı ve diğer ekipmanlar.
