FD 200-19 319 Contitech Hava Baharı W013586900 3/4 NPT Hava Girişi Kauçuk Bellows ile Hava Baharı Aktuatörü 578923202

Ürün ayrıntıları:

Menşe yeri:	Guangzhou, Çin
Marka adı:	GUOMAT
Sertifika:	ISO/TS16949:2009
Model numarası:	2B6900

Ödeme & teslimat koşulları:

Min sipariş miktarı:	5 adet
Fiyat:	USD69.9-79.9/PC
Ambalaj bilgileri:	Güçlü Karton Kutu veya Müşteri Gereksinimi
Teslim süresi:	3-7 İş Günü
Ödeme koşulları:	L/C, T/T, Western Union veya Diğerleri
Yetenek temini:	1000 ADET / Hafta

İletişim

Detaylı ürün tanımı

NW:	3,5 kilo	Basınç Yeteneği:	0,2-0,8 Milyon Pa
Hava girişi:	3/4NPT	Üst Plaka Deliği/Saplaması:	3/8-16UNC
Alt Plaka Deliği/Saplaması:	3/8-16UNC	Üst Plaka Çapı:	160 mm
Alt Plaka Çapı:	160 mm	Taşıma Paketi:	Kartonlar
Vurgulamak:	W013586900 Contitech Hava Baharı , 578923202 Contitech Hava Baharı , 319 Contitech Hava Baharı

FD 200-19 319 Contitech Hava Baharı W013586900 3/4 NPT Hava Girişi Kauçuk Bellows ile Hava Baharı Aktuatörü 578923202

OEM Orijinal Ekipman Üretici:

Aşağıdaki rakamlar	Tam Sayılar

CONTITECH FD 20019 S / 895 N CONTITECH FD20019S / 895 N	Ateş Taşı Hava Bahçesi: W01-358-6900 Ateş Taşı Hava Baharı: W01 358 6900 Ateş Taşı Hava Çeşmesi: W013586900
Ateş Taşı Hava ÇeşmesiFLEX 20	Contitech: FD 200-19 320 Contitech: FD 200 19 320 Contitech: FD200 19 320
Ateş Taşı Hava Bahçesi W01-358-0138 FIRE STONE Havadan kaynak W01 358 0138 Ateş Taşı Hava Baharı W013580138	Goodyear: 2B9-200 Goodyear:2B9 200 Goodyear: 2B9-202 Goodyear: 2B9-216
095-0009	Hendrickson: S8768/458433
GOODYEAR 2B 9-200	: 578423202
578923202	Üçgen: 6325 Üçgen: 4320
Phoenix 2B 12R Phoenix 2B12R	Dayton: 3546910
PIRELLI T20 86600	Leland: Sc2011
Uçak 114001	Navistar: 554783C1
	Dina: A812719/AZ812719
	SAF Hollanda: 57006910
	Karavanlar De: 133128
	Fren ve Tekerlek: M3501
	Ridewell: 1003586910C
	Tuthill: 1371
	Watson&Chalin: AS-0001/AS-0156G

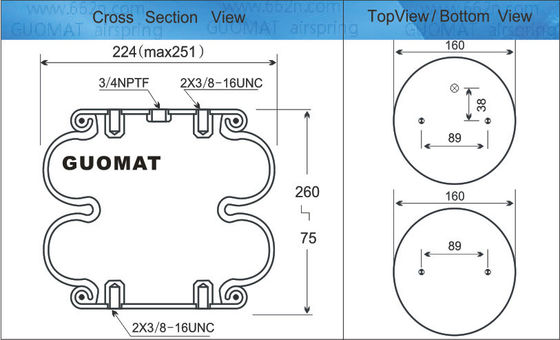

W01-358-6900'ün özellikleri ve teknik verileri

Ateş taşı Hava Baharı parça numarası: W01-358-6900 / W013586900 / W01 358 6900
Sıkıştırılmış yükseklik: 3.12
Üst tabak sayısı: 3079
Üst kapağın çapı: 6.31 inç / 160 mm
Alt piston sayısı: 3090
Alt kapağın çapı: 6.31 inç / 160 mm
vida merkez mesafesi: 89 mm
Fındıklar arasındaki mesafe 44.5 mm'dir.
Yukarı kapağı vida (çivi) dişleri: 2pcsX 3 / 8-16UNC
Alt kapağı vida (çivi) dişleri: 2pcsX 3 / 8-16UNC
Lastik balonlar MAX çapı: 251 mm
Çemberden yapılmış borular, doğal çapı 224 mm
Çalışma çarpısı: 260 mm'den 75 mm'e kadar
Havalandırma / hava girişi: 3/4 NPTF
Ateş Taşı Hava Bahçesi Dalgalanmış Tüp Sayısı: 20
Goodyear parça numarası: 2B9-200 / 2B9200 / 2B9 200
Goodyear Bellows Numarası: 578-92-3-202 / 578923202/578 92 3 202
Şebekeler sayısı: 1371
Hendrickson Karavanı No: S-8768
Hendrickson Kamyon Numarası: 45843-3
Ridewell numarası: 1003586910C
Üçgen parça numarası: 4320
Üçgen balon numarası: 6325
Watson&Chalin#:AS-0001

Açıklama Toplama Emri No.
Kör fındıklar, 1/4 NPT W01-358-6910
Kör fındık, 1/4 NPT, tampon W01-358-6911
Kör fındıklar, 3/4 NPT W01-358-6900
Kör fındık, 3/4 NPT, tampon W01-358-6901
Çelişkili acil boncuk halkaları,
13/4 vidalar, fındıklar, silindirler W01-358-6923
Sadece kauçuk balonlar W01-358-0138

Çelişkili yapının yapısı Hava yayları

Üst çelik plaka:Yukarı kapak plaka içindeki basınç ve mühür hava taşıyor
Bel yüzüğü:Deformasyon önlemek için sabit parça derileri
Vuruş deliği anlamı:aracın veya ekipmanın hava yayınının montajı olarak sabitlenmiş
Gaz dolu delik / hava girişi:Şişilebilir hava kaynağı için hava gözenekliğini doldurarak
Esnek balonlar:Ana kısım, hava ve esnek hareketleri yukarı ve aşağı kilitleyebilir
Lastik tampon (ihtiyaç duyulmaz):Plaka ve taban plaka çarpışması üzerinde hava yayı yukarı ve aşağı önlemek, Ayrıca seçeneği olabilir
Vuruş deliği anlamı:aracın veya ekipmanın hava yayınının montajı olarak sabitlenmiş
Alt çelik plaka:Alt çelik plaka içeride basınç ve mühür hava taşıyor

Pneumatik için hesaplama nasıl yapılır?

• Kalkartılacak kütle 2000 M (Kg)
• İstenen Hız 190 S Min (Mm)
• Hava kaynaklarının sayısı 4 N
• En az kurulum yüksekliği 190 H Min (Mm)
• En az kurulum çapı 500 D (Mm)
• Hava basıncı 6 P (Bar)
