FD200-19 Contitech W013586910 Çifte sarmal hava yastıkları Contitech Hava Baharı Endüstriyel Hava Baharı

FD200-19 Contitech W013586910 Çifte sarmal hava yastıkları Contitech Hava Baharı Endüstriyel Hava Baharı


2B6910'un özellikleri ve teknik verileri

Sıkıştırılmış Yükseklik: 3.12 / 79mm

Yukarı kapak plaka çapı: 6.31 inç / 160mm

Alt kapak plaka çapı: 6.31 inç / 160mm

Vuruş Merkezi: 89 mm

Fırça arasındaki gaz deliği mesafesi 44,5 mm

Yukarı kapağı plaka vida (Fındık) Diş: 2pcsX 3/8-16UNC

Alt kapağı plaka vida (Fındık) Diş: 2pcsX 3/8-16UNC

Lastik Altları MAX Diametresi: 251 mm

Kauçuk Altları Doğal Diametresi 224 mm

İş Hareketi: MAX 260 mm - MIN 75 mm

Gaz deliği / hava girişi: 1/4 NPTF

Bellows Numarası:20

Goodyear Bölüm Numarası:2B9-201/ 2B9201 / 2B9 201

Goodyear Bellows Numara:578-92-3-202 / 578923202 / 578 92 3 202

OEM Orijinal Ekipman Üretici:

Çelişkili yapının yapısı Hava yayları

Üst çelik plaka:Yukarı kapak plaka içindeki basınç ve mühür hava taşıyor
Bel yüzüğü:Deformasyon önlemek için sabit parça derileri
Vuruş deliği anlamı:aracın veya ekipmanın hava yayınının montajı olarak sabitlenmiş
Gaz dolu delik / hava girişi:Şişilebilir hava kaynağı için hava gözenekliğini doldurarak
Esnek balonlar:Ana kısım, hava ve esnek hareketleri yukarı ve aşağı kilitleyebilir
Lastik tampon (ihtiyaç duyulmaz):Plaka ve taban plaka çarpışması üzerinde yukarı ve aşağı hava yayı önlemek, Ayrıca seçebilmeyiz
Vuruş deliği anlamı:aracın veya ekipmanın hava yayınının montajı olarak sabitlenmiş
Alt çelik plaka:Alt çelik plaka içeride basınç ve mühür hava taşıyor

Açıklama Toplama Emri No.

Kör fındıklar, 1/4 NPT W01-358-6910

Kör fındık, 1/4 NPT, tampon W01-358-6911

Kör fındıklar, 3/4 NPT W01-358-6900

Kör fıstık, 3/4 NPT, tampon W01-358-6901

Çelişkili acil boncuk halkaları,

13/4 vidalar, fındıklar, silindirler W01-358-6923

Sadece kauçuk balonlar W01-358-0138


Pneumatik için hesaplama nasıl yapılır?

• Kalkartılacak kütle 2000 M (Kg)
• İstenen Hız 190 S Min (Mm)
• Hava kaynaklarının sayısı 4 N
• En az kurulum yüksekliği 190 H Min (Mm)
• En az kurulum çapı 500 D (Mm)
• Hava basıncı 6 P (Bar)

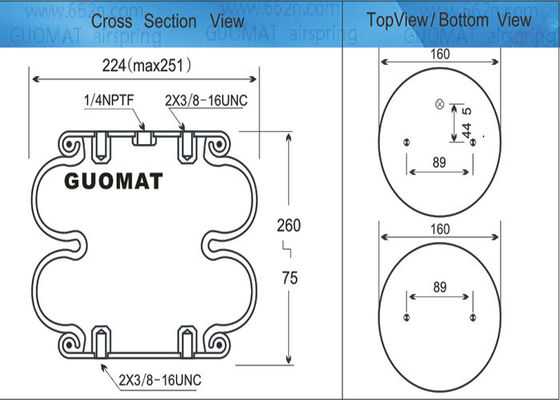

GUOMAT 2B6910 hava yayınının çizimi ve verileri:

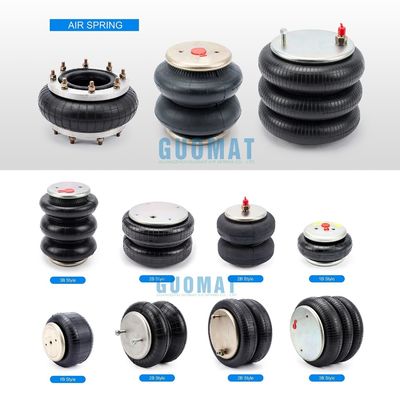

Diğer GUOMAT NO türleri.

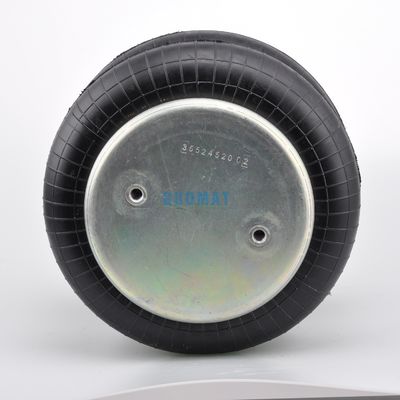

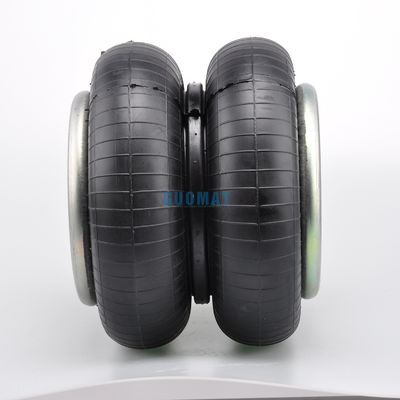

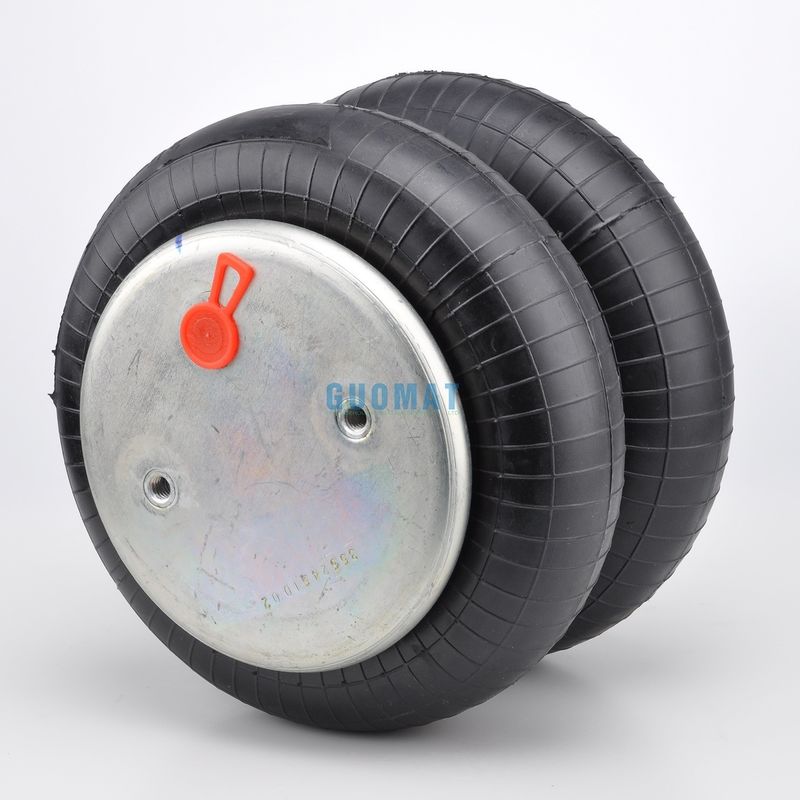

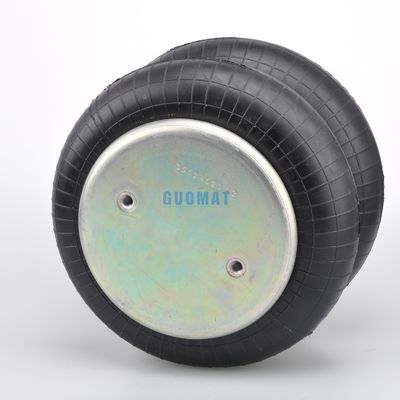

2B6910 hava kaynağının detaylı fotoğrafları:






GUOMAT hava yayı üretim hattı:




GUOMAT 2018 Şangay Frankfurt Otomobil Fuarı:
