One Convoluted Air Spring 1B5171 Style Replaces Contitech FS330-11 468 Rubber Bellows
Referans No.
| Fire stone W01-358-7009 |
Üçgen 6374 |
| Fire stone W013587009 |
Üçgen 4468 |
| Fire stone W01 3587009 |
SAF-HollandAR741 |
| Contitech FS330-11 468 |
Neway90557002 |
| Contitech FS 330-11 468 |
Goodyear 1B12-301 |
| Contitech FS330 11 468 |
Goodyear 1B12 301 |
| Contitech FS 330 11 468 |
Goodyear 1B12-313 |
| Contitech FS33011468 |
Goodyear 1B12 313 |
| Contitech FS33011 468 |
|
Spesifikasyonlar ve Ayrıntılı Teknik Parametre: 1B5171
Top plate screw (nut) teeth: 3 × 3/8-16UNC
Alt kapak plakanın vida dişleri: 4× 3/8-16UNC
- Hava deliği/hava girişi/hava ekipmanları
Hava deliği/hava girişi: 1/4NPTF
Top plate diameter: 231 mm
Alt kapak çapı: 231 mm
MAX. Rubber Bellow Diameter: 325 mm
Stroke: 55 mm ile 160 mm arasında
Tampon blokları yok.
Çember döngüsü olmadan
Min. basınç: 0 bar
Geri dönüş kuvveti min.height: ≤ 300N
Toplam ağırlık, sıkıştırılmış plakalarla: 4.1 kg
Titreme yalıtımı - dinamik karakteristik değerler
Tasarım Yüksekliği H: 130 mm tavsiye edilir, minimum 100 mm
| Basınç p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Güç ((Yük) [KN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
6.8 |
| Bahçe hızı [N/cm] |
2645 |
3290 |
3935 |
4580 |
5225 |
5870 |
| Doğal frekans [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
Pnömatik uygulama-statik özellik değerleri
Güç F[KN]
| Basınç p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Yükseklik H[mm] |
130 |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
7.0 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
6.3 |
| 110 |
12.7 |
16.9 |
21.1 |
25.8 |
30.1 |
34.4 |
5.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
5.6 |
| 90 |
14.4 |
19.2 |
24.0 |
29.1 |
34.0 |
38.9 |
5.3 |
| 80 |
15.0 |
20.2 |
25.2 |
30.5 |
35.5 |
40.6 |
4.9 |
| 70 |
15.5 |
20.9 |
26.2 |
31.6 |
36.9 |
42.1 |
4.3 |
| 60 |
16.0 |
21.6 |
27.1 |
32.6 |
38.0 |
43.3 |
3.9 |
Başvurular
Pulp ve kâğıt endüstrisi
Kereste fabrikaları
Asansör masaları
Tooling and machining system (yollama ve işleme sistemi)
Enerji üretimi
AletlerRobotik ve Otomasyon
Bileşen montajı
Otomotiv montajı
Tıbbi ekipman
Taşıyıcı sistemleri
Paketleme
Avantaj
1Precise control precision: the air spring shock absorber provides precise height control by adjusting the internal air pressure. Precise control precision: The air spring shock absorber provides precise height control by adjusting the internal air pressure. Precise control precision: The air spring shock absorber provides precise height control by adjusting the internal air pressure. İç hava basıncını ayarlayarak hassas yükseklik kontrolü sağlar.Bu özellik, diğer tip izolatörlerde yaygın olan yorgunluk ve tek seferlik kurulum sorunlarını ortadan kaldırır..
2. Ekipmanın ömrünü uzat: Air Spring Shock Absorber because of its special shock absorption principle, reflects a great advantage in the maintenance of equipment.geleneksel çelik yay etkilendiğindeBu, kendi kendine titreşim fenomenini üretecek, kendi kendine titreşim frekansı doğrudan donanıma iletilebilir, sonuçta donanımın gevşemesine ve hasar görmesine neden olabilir.Havadaki baharın damınması çok daha iyi., ve hatta tam damping elde etmek mümkün, önemli ölçüde ekipman bakım maliyetlerini azaltmak ve ekipman ömrünü uzatmak
3Wide range of action: air spring shock absorber vibration isolation load at each installation point from 10KG to more than 10 tons, can meet a variety of different production requirements. geniş etki alanı: her kurulum noktasında 10KG'dan 10 ton'a kadar olan, çeşitli farklı üretim gereksinimlerini karşılayabilir.(Guomat air spring as an example)(Marklar arasında farklılıklar olabilir)
4. Üstün Şok emici: Hava bahar şok emici, tüm tür titreşim emicileri arasında üstün titreşim izolasyonu sağlar. Sistemin doğal frekansı 1 Hz kadar düşük olabilir.The system's natural frequency can be even lower if an additional air storage chamber is added (Sistemin doğal frekansı, ek bir hava depolama odası eklenirse daha da düşebilir)Aynı etkiyi elde etmek için, geleneksel spiral spring şok emicilerin statik deformasyonu en az 230 mm olmalıdır.

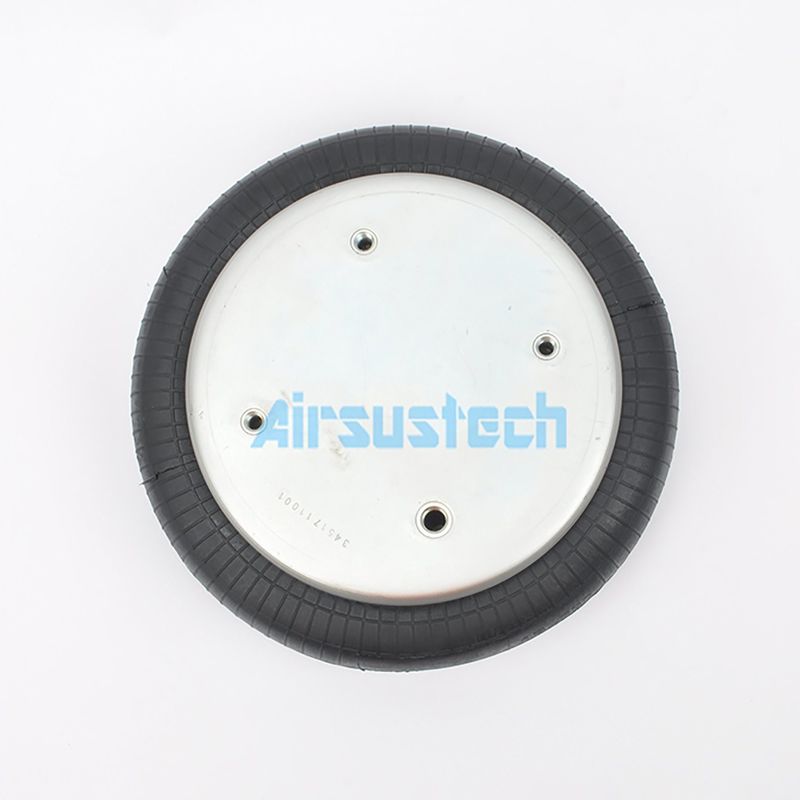

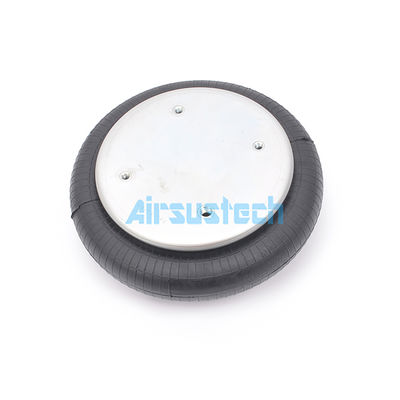

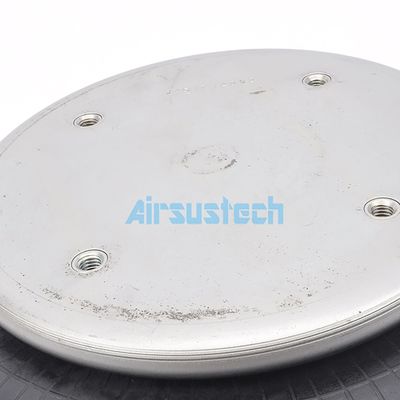

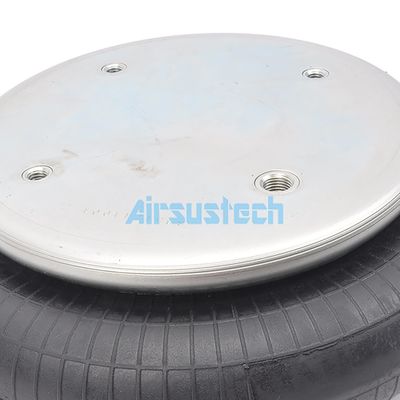

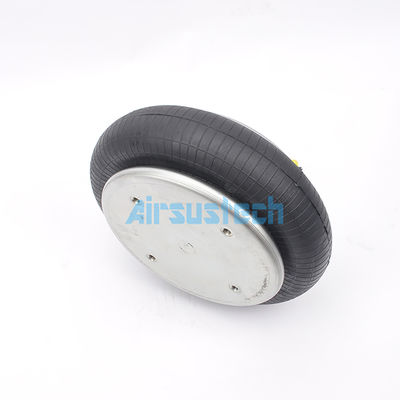

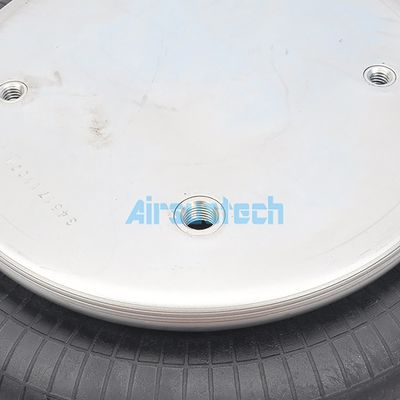

The related picture of 1B5171 1B5171 ile ilgili resim
