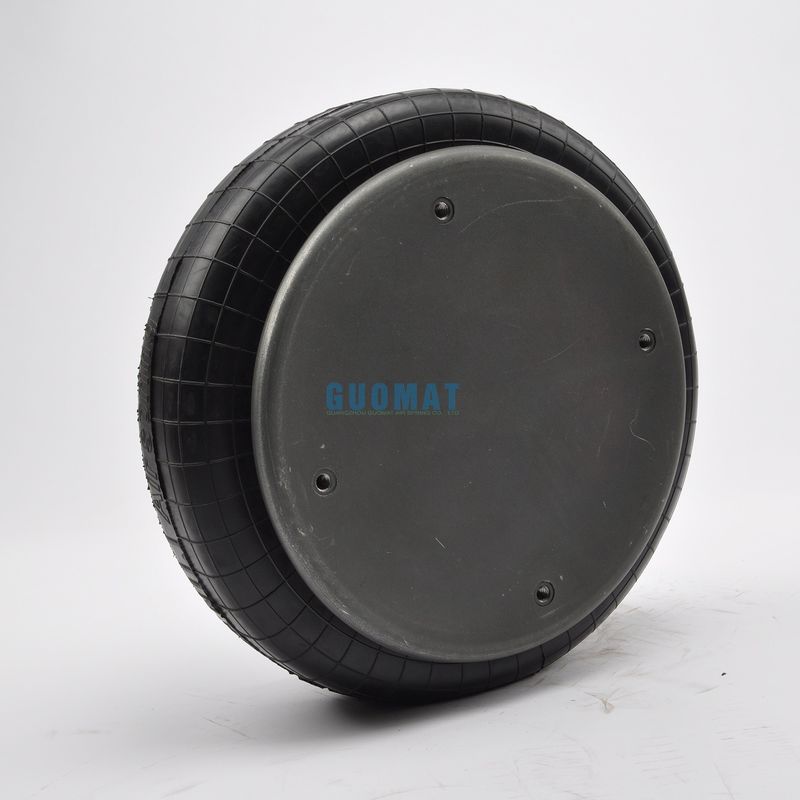

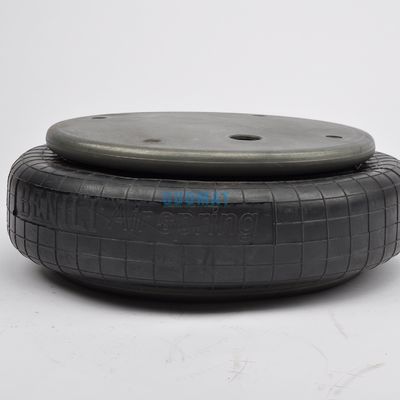

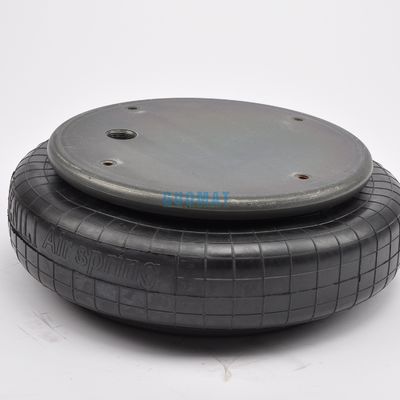

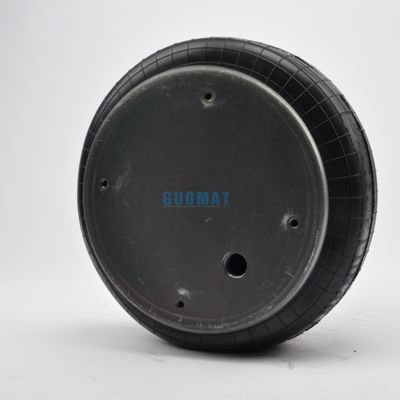

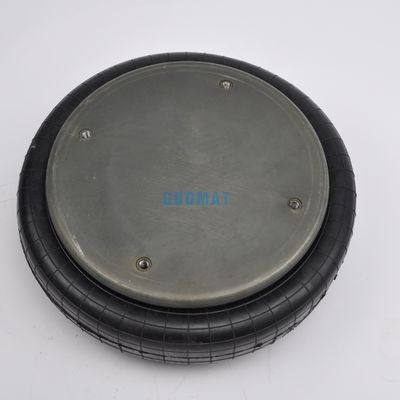

W01M586100 Tek sarmal hava yayı GUOMAT NO.1B53014 3/4 NPT Hava girişi İki ply bellows
GUOMAT 1B530143/4 Spesifikasyonlar ve Teknik Veriler
Çalışma sıcaklığı: 57Co -54Co
GUOMAT NO:1B53014 3/4
Çapraz NO.:W01-M58-6101
Fındık / Kör Fındık

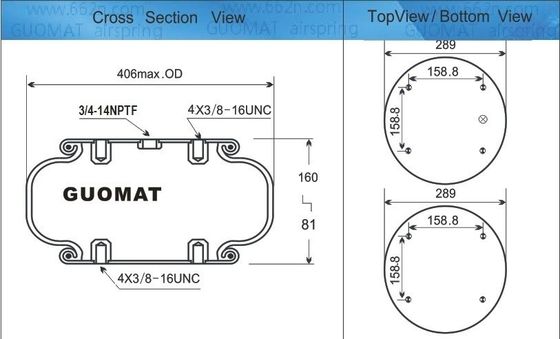

Yukarı kapağı plaka vida (Fındık) Diş:4pcsX 3/8-16UNC
Yukarı kapak plakası için vida merkez mesafesi:158.8 mm
Alt kapağı plaka vida (Fındık) Diş: 4pcsX 3/8-16UNC
Alt kapak levhasının vida merkezi mesafesi: 158.8 mm
Düğüm arasındaki gaz deliği mesafesi 79.4 mm
Gaz deliği / hava girişi / hava montajı
Gaz deliği / hava girişi: 1/4 NPT
Kapak plağı
Üst kapak plakanın çapı (genişliği): 289mm
Alt kapak plakanın çapı (genişliği): 289 mm
Kauçuk çukurlar
Kauçuk Altları Doğal Diametresi 380 mm
En fazla çapı: 406 mm
Kauçuk Altları Doğal Yükseklik: 120 mm
İş Hareketi: MAX 160 mm'den MIN 81 mm'ye kadar
Buffer blok / Buffer blok
Bump Bloğu olmadan
Girdle Hoop / Girdle Ring
Girdle Hoop ile:
|
Titreme yalıtımı - dinamik karakteristik değer
Tasarım yüksekliği H: 5.91 inç tavsiye edilir, minimum 4.72 inç
|
| Basınç p [psi] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
| Güç (Yük) [lbf] |
3840 |
5800 |
7820 |
9830 |
11800 |
685 |
| Bahar hızı [lbf/in.] |
1980 |
2590 |
3280 |
4060 |
4630 |
| Doğal frekans [Hz] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
|
Pnömatik Uygulamalar - Statik Özellikler
Güç F [lbf]
|
| Basınç p [psi] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
| Yükseklik H [in.] |
6.5 |
3340 |
5060 |
6840 |
8660 |
10500 |
740 |
| 6.0 |
3760 |
5690 |
7650 |
9660 |
11600 |
690 |
| 5.5 |
4140 |
6250 |
8380 |
10600 |
12700 |
650 |
| 5.0 |
4450 |
6680 |
8960 |
11300 |
13500 |
610 |
| 4.5 |
4720 |
7070 |
9460 |
11900 |
14300 |
560 |
| 4.0 |
4940 |
7380 |
9870 |
12400 |
14900 |
510 |
| 3.5 |
5120 |
7610 |
10200 |
12800 |
15300 |
450 |
| 3.0 |
5260 |
7810 |
10500 |
13100 |
15700 |
380 |
| 2.5 |
5350 |
7970 |
10700 |
13400 |
16000 |
300 |
Tek kıvrımlı hava aktüatörünün kullanılan türleri
| Tek kıvrımlı hava aktüatörü |
| Tüm ölçümler mm'de. |
| GUOMAT NO. |
Ateş taşı hava yayı NO. |
Min. tasarım yüksekliği |
Kurulum Alanı Gerekli |
Maks. felç. |
| |
|
|
|
|
| 1B53014 31/4 |
W01-M58-6101 |
51 |
420 |
134 |
| |
|
|
|
|
GUOMAT 1B53014 3/4'ün açıklaması:
Geleneksel akışkan yatak amortizasyon yöntemi, daha yüksek bir çelik yay gerektiren, esas olarak kauçuk yastık.Yurtdışından gelen "hava yayı yalıtım sistemi"nin tanıtımı, şok emicilik yerine yalıtımı sağladı.Tekel enerji dönüşüm yoluyla mekanik enerjinin titreşimini iç enerjiye dönüştürerek titreşimlerin yüzde 95'ini izole ederek gerçek izolasyon etkisine ulaşır.
Çeşitli akışkan yatak türleri, hava yayının uygun taşıma kapasitesini seçmek için akışkan yatak toplam ağırlığına göre,ve sıvılaştırılmış yatak belirli bir tesisin tasarımının uzunluğuna, genişliğine ve yüksekliğine göre, ve hava yayı uygun kurulum, aynı zamanda yalıtım yapar Sistem kurulum çelik bir yay kurulum çok daha kolaydır.
Airbag izolasyonu, iki kontrol yöntemi vardır. Biri bir grup (genellikle 4 veya 6) airbag tek yönlü valf paketlemesidir, bir araba lastiği gibi.
Diğer boyutlarımız da var:
Stil:113 İki Ply Bellows
Kör fındık, 1/4 BSP:W01-M58-6101
Kör fındık, 1/4 BSP, tampon:W01-M58-6103
Kör fındıklar, 3/4 BSP:W01-M58-6100
Kör fındık, 3/4 BSP, tampon:W01-M58-6102
Çevreye karşı batmış çelik boncuk halkaları,40 mm'lik cıvatalar, fındık yıkayıcıları:W01-M58-7538
Sadece kauçuk balonlar:W01-358-0135
En düşük yüksekliğe inmek için güç (@ 0 BAR): 76N
128 Yüksek Güçlü İnşaat
Kör fındık, 114 BSP:W01-M58-6071
Kör fındıklar, 114 BSP, kauçuk tampon:W01-M58-6068
Kör fındıklar, 3/4 BSP:W01-M58-6070
Kör fındık, 3/4 BSP, kauçuk tampon:W01-M58-6069
Sadece kauçuk balonlar:W01-358-0231
