Küçük Boyutlu Endüstriyel Hava Bahçesi Fs40-6 Contitech Makine Aksesuarları Phoenix Sp1b04 Weforma Wbe100-E1 Yük 500kg

Küçük Boyutlu Endüstriyel Hava Bahçesi Fs40-6 Contitech Makine Aksesuarları Phoenix Sp1b04 Weforma Wbe100-E1 Yük 500kg

Ürün ayrıntıları:
Menşe yeri: Guangzhou, Çin
Marka adı: GUOMAT
Sertifika: ISO/TS16949:2009
Model numarası: 1B4060
Ödeme & teslimat koşulları:
Min sipariş miktarı: 5 adet
Fiyat: USD49.9-59.9/PC
Ambalaj bilgileri: Güçlü Karton Kutu veya Müşteri Gereksinimi
Teslim süresi: 3-7 İş Günü
Ödeme koşulları: L/C, T/T, Western Union veya Diğerleri
Yetenek temini: 1000 ADET / Hafta
İletişim
Detaylı ürün tanımı
Ürün: Endüstriyel Körük NW: 1,0 kilo
Hava girişi: G1/8 Alt Plaka Deliği/Saplaması: M8
Alt Plaka Çapı: 90 mm HS kodu: 8708809000
Türü: Gaz dolu Yay Malzemesi: Kauçuk ve Demir
Vurgulamak:

500 kg endüstriyel hava yayı

,

Küçük Boyutlu Endüstriyel Hava Baharı

,

Endüstriyel hava kaynağı oluşturduk.

Fs40-6 Contitech Makine Aksesuarları Küçük Boyutlu Endüstriyel Hava Bahçesi Phoenix Sp1b04 Weforma Wbe100-E1 Yük 500kg

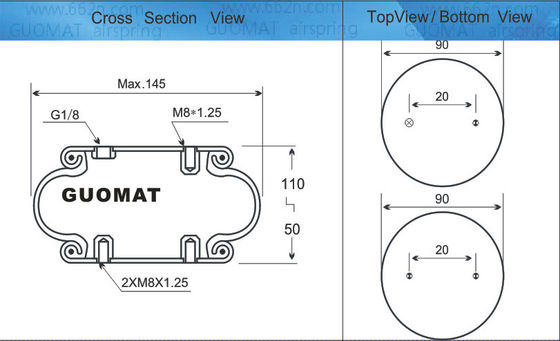

FS40-6 Teknik parametreler
Üst kapak plakanın çapı 90mm
Alt kapak plakanın çapı 90mm
Makara Merkezi Uzaklığı 20 mm
Fındık arasındaki gaz deliği mesafe Birlikte
Gaz deliği G1/8
Döner (Mürçik) Diş 2 adet XM8X1.25
Kauçuk Altları MAX Diametresi 145 mm
Felç 50-110 mm





OEM Orijinal Ekipman Üretici:





Phoenix SP1B04
Biz biçimlendiriyoruz. WBE100-E1
contitech FS 40-6






Teknik veriler
Min. basınç 0 bar
Min. yüksekliğe geri dönüş kuvveti ≤ 120 N
Sıkıştırılmış plakalar ile toplam ağırlık 0.9 kg





Titreme yalıtımı - dinamik karakteristik değerler
Tasarım yüksekliği H: 90 mm, minimum 70 mm önerilir
Basınç p [bar] 3 4 5 6 7 8 Vol. V[l]
Güç (Yük) [KN] 1.7 2.3 2.8 3.4 3.8 4.4 0.5
Bahçe hızı [N/cm] 760 990 1220 1480 1610 1820
Doğal frekans [Hz] 3.5 3.3 3.3 3.3 3.2 3.2





Pnömatik uygulama - statik özellik değerleri
Güç F [kN]
Basınç p [bar] 3 4 5 6 7 8 Vol. V[l]
Yükseklik H [mm] 60 2.6 3.5 4.3 5.2 6.1 6.9 0.3
70 2.3 3.2 3.9 4.7 5.4 6.2 0.4
80 2.1 2.8 3.5 4.2 4.9 5.3 0.5
90 1.7 2.2 2.8 3.4 3.9 4.4 0.5
100 1.2 1.6 2 2.5 3 3.4 0.6







Tek kıvrımlı hava aktüatörünün kullanılan türleri



Tek kıvrımlı hava aktüatörü
Tüm ölçümler mm'de.
GUOMAT NO. Contitech NO. Min. tasarım yüksekliği Kurulum Alanı Gerekli Maks. felç.
1B4060 FS 40-6 50 160 60
1B5050 FS 50-5 51 165 44
1B7070 FS 70-7 51 180 64
1B10010 FS 100-10 51 225 94
1B1209 FS 120-9 50 230 85
1B1210 FS 120-10 51 245 99
1B12012 FS 120-12 51 250 119
1B20010 FS 200-10 51 265 89
1B33011 FS 330-11 51 340 99




Hava yayları, aşağıdakiler de dahil olmak üzere birçok uygulamada, düşük maliyetle, hareket problemlerini başarıyla çözdü:



1Ticari çamaşır makinesi

2.Hopper tankı

3- Paketleme makinesi titreşimleri

4- Kompresör.

5- Konsol.

6- Titreyen ekran.

7- Blow ve motor.

8Kontrol paneli.

9.Şok yalıtımı

10- Koruma ve esnek bağlantı

11Vakum pompası.

12- Genişleme çak.

13.Destekli rulo CAM

14- Güneş izleyici.

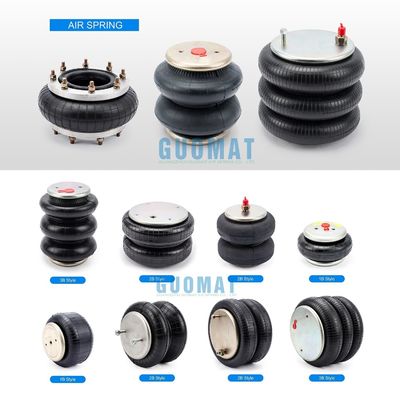

Endüstriyel makine için diğer türden guomat hava yayları:

Küçük Boyutlu Endüstriyel Hava Bahçesi Fs40-6 Contitech Makine Aksesuarları Phoenix Sp1b04 Weforma Wbe100-E1 Yük 500kg 0

GUOMAT hava yayı üretim hattı:

Küçük Boyutlu Endüstriyel Hava Bahçesi Fs40-6 Contitech Makine Aksesuarları Phoenix Sp1b04 Weforma Wbe100-E1 Yük 500kg 1

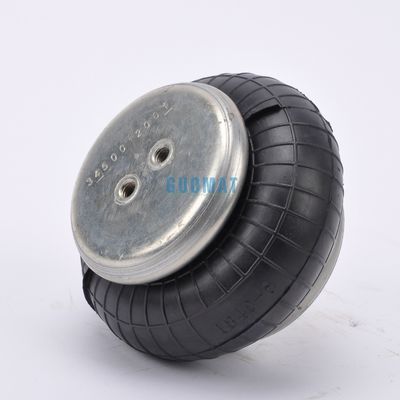

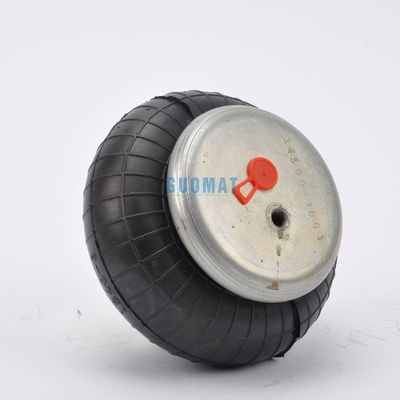

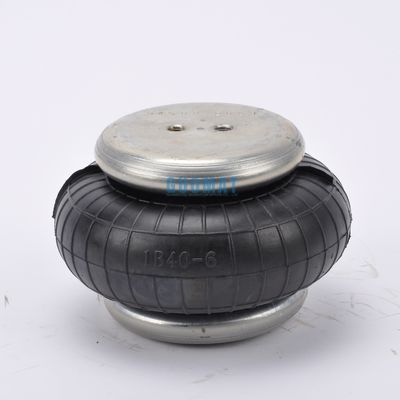

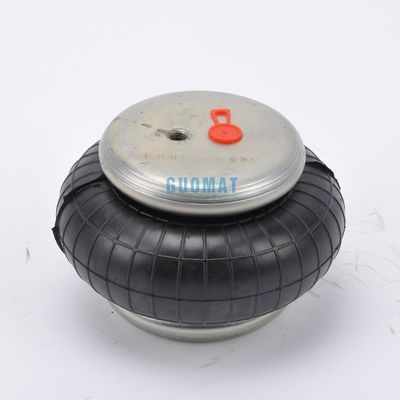

1B4060 hava kaynağının detaylı resimleri:

Küçük Boyutlu Endüstriyel Hava Bahçesi Fs40-6 Contitech Makine Aksesuarları Phoenix Sp1b04 Weforma Wbe100-E1 Yük 500kg 2

Küçük Boyutlu Endüstriyel Hava Bahçesi Fs40-6 Contitech Makine Aksesuarları Phoenix Sp1b04 Weforma Wbe100-E1 Yük 500kg 3
Küçük Boyutlu Endüstriyel Hava Bahçesi Fs40-6 Contitech Makine Aksesuarları Phoenix Sp1b04 Weforma Wbe100-E1 Yük 500kg 4
