Menşe yeri: | Çin |
Marka adı: | GUOMAT |
Sertifika: | ISO/TS16949:2009 |
Model numarası: | 2B6910 |
Min sipariş miktarı: | 1ADET |
---|---|
Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç olarak |
Teslim süresi: | 2-8 iş günü |
Ödeme koşulları: | T / T, Western Union, Paypal veya Diğerleri |
Yetenek temini: | 1000pcs/hafta |
Malzeme: | Çelik ve Kauçuk | ateş taşı: | W01-358-6910 |
---|---|---|---|
Garanti: | 12 ay | ağırlık: | 3.0kg |
Diğer adı: | Hava Aktüatörleri Lastik torbalar | Basınç Yeteneği: | 0.2-0.8 M Pa |
Hava girişi: | 1 / 4NPTF | cıvata: | 2X3 / 8-16UNC |
Vurgulamak: | havalı yardımcı yaylar,havalı süspansiyon parçaları |

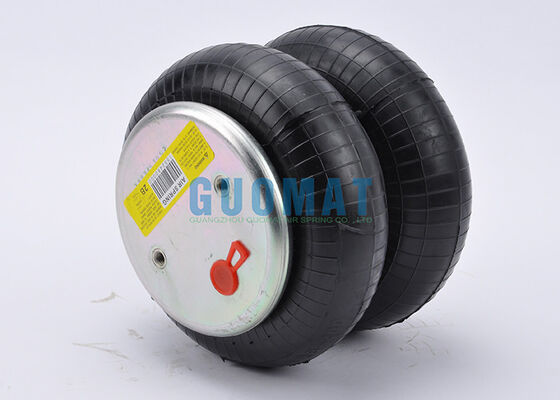

W013586910 Firestone Endüstriyel Körük Hava Yayı Hava Yayı Çift Katlı 20
GUOMAT Air Sring 2B Hakkında6910, Firestone W01-358-6910'un yerini alıyor
GUOMAT Air Sring, müşterilerimizin ürünlerini ve müşterilerimizin logosunu özelleştirmek için ABD'li High Tech müşterileriyle bir işbirliği başlattı.Her yıl yaklaşık 10.000 sipariş var.Sürekli işbirliği içinde, Air Sring 2B6910 ürünleri uluslararası denetim standardı ISO / TS16949: 2009 ile uyumludur ve müşteriler Air Sring 2B6910'un ürettiği ürünlerden çok memnundur.Bu, Amerikalı müşterilerden yüksek tanınırlığımızdır ve aynı zamanda bize Büyük motivasyon sağlar.
OEM Orijinal Ekipman Üreticisi:
KÖRÜK Rakamları | TAM Sayılar |
CONTITECH FD 20019 S / 895 N | Ateş taşı: W01-358-6910 |
FIRESTONE FLEX 20 | Contitech: FD 200-19 320 |
FIRESTONE W01-358-0138 | Goodyear: 2B9-200 / 202/216 |
095-0009 | Hendrickson: S8768 / 458433 |
GOODYEAR 2B 9-200 | : 578423202 |
578923202 | Üçgen: 6325/4320 |
PHOENIX 2B 12R | Dayton: 3546910 |
PIRELLI T20 86600 | Leland: Sc2011 |
UÇAK 114001 | Navistar: 554783C1 |
Dina: A812719 / AZ812719 | |
SAF Hollanda: 57006910 | |
Römorklar Gönderen: 133128 | |
Fren ve Tekerlek: M3501 | |
Ridewell: 1003586910C | |
Tuthill: 1371 | |
Watson ve Chalin: AS-0001 / AS-0156G |
W01-358-6910 ve 2B9-200 Teknik Özellikleri ve Teknik Verileri
Firestone parça numarası: W01-358-6910 /
Firestone parça numarası:W013586910 /
Firestone parça numarası:W01 358 6910
Ateş taşı:W01-358-6910,
Ateş taşı:W013586910,
Ateş taşı:WO1-358-6910,
Ateş taşı:WO13586910
Firestone Oluklu Boru Numarası: 20
Firestone Körük Sayısı: 20
Goodyear parça numarası: 2B9-200 /
Goodyear parça numarası:2B9200 /
Goodyear parça numarası:2B9 200
Goodyear Körük Numarası: 578-92-3-202 /
Goodyear Körük Numarası:578923202 /
Goodyear Körük Numarası:578 92 3 202
Izgara sayısı: 1371
Hendrickson Fragman No: S-8768
Hendrickson Kamyon Numarası: 45843-3
Ridewell numarası: 1003586910C
Üçgen parça numarası: 4320
Üçgen körük numarası: 6325
Watson ve Chalin #: AS-0001
Sıkıştırılmış yükseklik: 3.12
Üst tabak sayısı: 3079
Üst kapak çapı: 6,31 inç / 160 mm
Alt piston sayısı: 3090
Alt kapak çapı: 6,31 inç / 160 mm
Vida merkez mesafesi: 89 mm
Somunlar arası mesafe 44,5 mm'dir.
Üst kapak vidası (somun) dişleri: 2adetX 3 / 8-16UNC
Alt kapak vidası (somun) dişleri: 2adetX 3 / 8-16UNC
Lastik körükler MAX çapı: 251 mm
Kauçuk körük doğal çap 224 mm
Çalışma stroku: 260 mm'den MIN 75 mm'ye kadar
Havalandırma / hava girişi: 1/4 NPT
W01-358-6910'un İnç Teknik Verileri
Maksimum çap @ 100 PSIG (inç)
9.9
Maksimum yükseklik (inç)
9.1
Maksimum vuruş (inç)
6
Minimum kullanılabilir yükseklik (inç)
3.1
Stil çapraz referans eşdeğeri yüksek yoğunluklu stil numarası
202
Stil çapraz referansı uzatılmış yükseklik (benzer uç kapakları) stil numarası
20-2
malzeme
2 katmanlı standart hat
Son ayrıntıları
Boncuk plakası tipi
3
Kör somun merkezi (inç)
3.5
Kör somun merkez hattının port ofseti (inç)
1.75
1 inç strokta (lbs) 80PSI kuvveti
3790
3 inç strokta 80 PSI kuvvet (lbs)
3180
Maksimum strok için maksimum itme @ 80PSI (pound)
1770
Pnömatik İçin Hesaplama Nasıl Yapılır
• Kaldırılacak Kütle 2000 M (Kg)
• İstenilen Vuruş 190 S Min (Mm)
• Körük Sayısı 4 N
• Minimum Kurulum Yüksekliği 190 H Min (Mm)
• Minimum Kurulum Çapı 500 D (Mm)
• Hava Basıncı 6 P (Bar)
Titreşim izolasyonu - dinamik karakteristik değerler |
|||||||
Basınç p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
CiltV [l] |
Kuvvet (Yük) [kN] |
5.2 |
7.1 |
9 |
10.7 |
12.4 |
14.5 |
|
Yay oranı [N / mm] |
79.5 |
103 |
126.5 |
150 |
173.5 |
197 |
5,9 |
Doğal frekans [Hz] |
2.0 |
1.9 |
1.9 |
1.9 |
1.9 |
1.9 |
Pnömatik uygulama - statik karakteristik değerler |
||||||||
Basınç p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
CiltV [l] |
|
Yükseklik H [mm] |
230 |
4.21 |
5.7 |
7.2 |
8.73 |
10.3 |
12 |
6.4 |
200 |
5.8 |
7.78 |
9,74 |
11.7 |
13.8 |
15.9 |
5.7 |
|
170 |
6,96 |
9.3 |
11.7 |
14.1 |
16.5 |
19 |
5 |
|
140 |
7.86 |
10.5 |
13.2 |
15.8 |
18.5 |
21.3 |
4.1 |
|
110 |
8.52 |
11.4 |
14.2 |
17.1 |
19.9 |
22.9 |
3.4 |
|
80 |
9.07 |
12 |
15 |
18 |
21 |
24.1 |
2.5 |
UygulamalarıGUOMAT Hava Yaylı 2B6910:
• Pres İmalatı
• Titreşimli Ekipmanlar ve
Konveyörler
• Shaker Ekranları
• Çelik İmalatı
Ekipman
• Otomotivle İlgili
(Tabak Cam)
• Malzeme Taşıma Sektörü
• Kereste Endüstrisi
• Alüminyum Kutu Geri Dönüşümü
• Konteyner Üreticileri
• Kağıt Endüstrisi
SİPARİŞ NUMARASI | STİL NUMARASI | SAYFAYI GÖR | SİPARİŞ NUMARASI SİPARİŞ NUMARASI | STİL NUMARASI STİL NUMARASI | SAYFAYI GÖR SAYFAYI GÖR |
W01-358-0010 | 16 | 38 | W01-M58-6079 | 21 | 63 |
W01-358-0017 | 16 | 38 | W01-M58-6100 | 113 | 47 |
W01-358-0025 | 25 | 55 | W01-M58-6101 | 113 | 47 |
W01-358-0030 | 25 | 55 | W01-M58-6102 | 113 | 47 |
W01-358-0100 | 110 | 41 | W01-M58-6103 | 113 | 47 |
W01-358-0112 | 110 | 41 | W01-M58-6105 | 255-1.5 | 56 |
W01-358-0118 | 115 | 44 | W01-M58-6107 | 233-2 | 65 |
W01-358-0119 | 119 | 50 | W01-M58-6109 | 233-2 | 65 |
W01-358-0127 | 131 | 40 | W01-M58-6112 | 21 | 63 |
W01-358-0131 | 131 | 40 | W01-M58-6113 | 21 | 63 |
W01-358-0133 | 116 | 42 | W01-M58-6114 | 21 | 63 |
W01-358-0134 | 19 | 45 | W01-M58-6155 | 131 | 40 |
W01-358-0135 | 113 | 47 | W01-M58-6115 | 21 | 63 |
W01-358-0140 | 21-2 | 64 | W01-M58-6120 | 313 | 73 |
W01-358-0142 | 26 | 58 | W01-M58-6121 | 313 | 73 |
W01-358-0147 | 134-1.5 | 53 | W01-M58-6122 | 313 | 73 |
W01-358-0149 | 134-1.5 | 53 | W01-M58-6123 | 313 | 73 |
W01-358-0150 | 113-1 | 48 | W01-M58-6128 | 352 | 72 |
W01-358-0201 | 28 | 66 | W01-M58-6129 | 352 | 72 |
W01-358-0205 | 203 | 67 | W01-M58-6130 | 313 | 73 |
W01-358-0207 | 29 | 68 | W01-M58-6132 | 313 | 73 |
W01-358-0213 | 21 | 63 | W01-M58-6136 | 333 | 74 |
W01-358-0219 | 203 | 67 | W01-M58-6137 | 333 | 74 |
W01-358-0226 | 22 | 61 | W01-M58-6138 | 333 | 74 |
W01-358-0231 | 113 | 47 | W01-M58-6140 | 16 | 38 |
W01-358-0259 | 22-1.5 | 62 | W01-M58-6145 | 110 | 41 |
W01-358-0324 | 323 | 76 | W01-358-0152 | 20-2 | 60 |
W01-358-0480 | 1X84D-1 | 80 | W01-M58-6160 | 25 | 55 |
W01-358-0987 | 320 | 77 | W01-M58-6165 | 116 | 42 |
W01-358-1002 | 320 | 77 | W01-M58-6166 | 116 | 42 |
W01-358-1021 | 148-1 | 54 | W01-M58-6170 | 116-1 | 43 |
W01-358-1022 | 248-2 | 71 | W01-M58-6175 | 116 | 42 |
W01-358-1023 | 348-3 | 79 | W01-M58-6176 | 116 | 42 |
W01-358-1026 | 126 | 52 | W01-M58-6181 | 115 | 44 |
W01-358-2132 | 1T19L-11 | 98 | W01-M58-6182 | 115 | 44 |
W01-358-5126 | 200 | 69 | W01-358-0152 | 20-2 | 60 |
W01-358-5135 | 121 | 51 | W01-M58-6185 | 20 | 59 |
W01-358-5305 | 1T14C-1 | 86 | W01-M58-6186 | 20 | 59 |
W01-358-5306 | 1T14C-1 | 86 | W01-M58-6187 | 20 | 59 |
W01-358-5307 | 1T14C-1 | 86 | W01-M58-6188 | 20 | 59 |
W01-358-5310 | 1T14C-1 | 86 | W01-M58-6190 | 20 | 59 |
W01-358-5311 | 1T14C-1 | 86 | W01-M58-6192 | 20 | 59 |
W01-358-5405 | 1T14C-3 | 87 | W01-M58-6194 | 20-2 | 60 |
W01-358-5708 | 1T14C-7 | 88 | W01-M58-6200 | 22 | 61 |
W01-358-5712 | 1T14C-7 | 88 | W01-M58-6201 | 22 | 61 |
W01-358-5743 | 1T14C-7 | 88 | W01-M58-6210 | 22 | 61 |
W01-M58-6008 | 19 | 45 | W01-M58-6212 | 22 | 61 |
W01-M58-6011 | 19 | 45 | W01-M58-6213 | 22 | 61 |
W01-M58-6040 | 19-.75 | 46 | W01-M58-6220 | 1T12E-3 | 85 |
W01-M58-6066 | 113-1 | 48 | W01-M58-6255 | 1T15L-4 | 91 |
W01-M58-6067 | 113-1 | 48 | W01-M58-6256 | 1T15L-4 | 91 |
W01-M58-6068 | 113 | 47 | W01-M58-6263 | 1T15M-0 | 92 |
W01-M58-6069 | 113 | 47 | W01-M58-6264 | 1T15M-0 | 92 |
W01-M58-6070 | 113 | 47 | W01-M58-6265 | 1T15M-0 | 92 |
W01-M58-6071 | 113 | 47 | W01-M58-6266 | 1T15M-0 | 92 |
W01-M58-6077 | 21 | 63 | W01-M58-6270 | 1T15M-2 | 93 |
