| Menşe yeri: | Çin |
| Marka adı: | GUOMAT |
| Sertifika: | ISO/TS16949:2009 |
| Model numarası: | 1B8X4 |
| Min sipariş miktarı: | 1ADET |
|---|---|
| Ambalaj bilgileri: | güçlü karton kutu veya müşterilerin ihtiyaç olarak |
| Teslim süresi: | 2-8 iş günü |
| Ödeme koşulları: | T / T, Western Union, Paypal veya Diğerleri |
| Yetenek temini: | 1000pcs/hafta |
| Malzeme: | Kauçuk, demir | Contitech: | FS 120-10 |
|---|---|---|---|
| Garanti: | 12 ay | ağırlık: | Ağırlık 2,4 kg |
| Diğer adı: | makine için hava aktüatörü | Basınç Yeteneği: | 0.2-0.8 M Pa |
| vida: | 2X3 / 8-16UNC | Hava girişi: | 1/4 NPT |
| ateş taşı: | W01-358-7564 | ||
| Vurgulamak: | convoluted air spring,air helper springs |
||

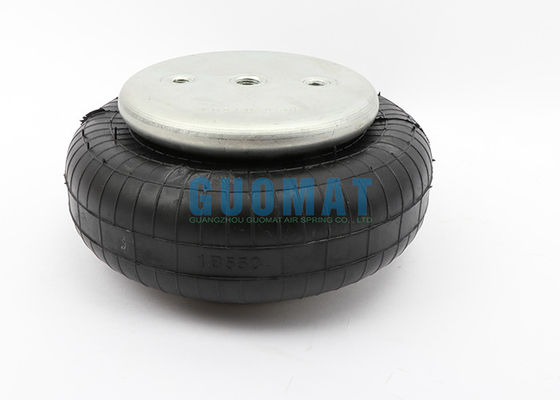

GUOMAT 1B8X4 Makine için Firestone W01-358-7564 ve Goodyear 1B8-550'ye bakın
Ürün Açıklaması1B8X4 Bkz. W01-358-7564
Üst Kapak Plakası Çapı: 135mm
Alt Piston Numarası: hayır
Alt Kapak Plakası Çapı: 135mm
Vida Merkez Mesafesi: 70mm
Somun Arası Gaz Deliği Mesafesi: 35 mm
Üst Kapak Plakası Vidası (Somun) Diş: 2adetX3 / 8-16UNC
Alt Kapak Plakası Vidası (Somun) Diş: 2adetX3 / 8-16UNC
Kauçuk Körükler MAX Çap (Maksimum Çap): 230 mm
Kauçuk Körükler Doğal Çap 210 mm
Çalışma Stroku: MAX 140 mm - MIN 50 mm
Sıkıştırılmış Yükseklik: 50 mm
Gaz Deliği / Hava girişi: 1 / 4NPTF
| Türleri | [Diğer türler] Hava yayı | Yükseklik ayar kolu | Hayır |
| Genişlik W (mm) | 221 | Yük aralığı (kN) | 12.501〜16.000 |
| İzin verilen yük (kN) | 13.1 | Diş uzunluğu L1 (mm) | - |
| Ana gövde yüksekliği h (mm) | 134 | Nominal diş M (mm) | 10 |
| Emlak | Standart / Darbeye dayanıklı performans | Yükleme metodu | 2 |
| Hava besleme portu | 1/4 | Tamponlu veya tamponsuz | Hayır |
| RoHS direktifi | 10 | - | - |
Teknik Veriler1B8X4 Bkz. W01-358-7564
GUOMAT: 1B8X4
OEM Orijinal Ekipman Üreticisi: FS 120-10 CI
HAVA GİRİŞİ 1/4 NPT:
Ateş taşı: W01-358-7564
Goodyear: 1B8-550
Contitech: FS120-10
Tanımı1B8X4 Bkz. W01-358-7564
Montaj Sipariş No.
Stil 116 İki Katlı Körük
Kör somunlar, 1/4 NPT: W01-358-7564 ； W01 358 7564 ； W013587564
Kör somunlar, 3/4 NPT: W01-358-7561 ； W01 358 7561 ； W013587561
Havşa başlı çelik boncuk halkaları, 19/4 cıvata, somun, pul: W01-358-7568 ； W01 358 7568 ； W013587568
1/4 tank valfi takılı kör somunlar W01-A72-7518 ； W01 A72 7518 ； W01A727518
Yalnızca kauçuk körükler: W01-358-0133 ； W01 358 0133 ； W013580133
Stil 117 Yüksek Körük
Kör somunlar, 1/4 NPT: W01-358-7600 ； W01 358 7600 ； W013587600
Kör somunlar, 3/4 NPT: W01-358-7602 ； W01 358 7602 ； W013587602
Havşa başlı çelik boncuk halkaları, Mukavemet 13/4 cıvatalar, somunlar, pullar: W01-358-7606 ； W01 358 7606 ； W013587606
1B8X4 Bkz. W01-358-7564PNÖMATİK UYGULAMA - STATİK KARAKTERİSTİK DEĞERLER
| F [lbf] zorla | |||||
| Basınç p [psi] | 40 | 60 | 80 | 100 | CiltV [inç³] |
| H 4.50 inç / 114.3MM | 728 | 1130 | 1570 | 1970 | 110 |
| Y 4,00 inç / 101,6 mm | 905 | 1400 | 1940 | 2390 | 100 |
| H 3.50 inç / 88.9MM | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3.00 inç / 76.2MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2.50 inç / 63.5MM | 1270 | 1900 | 2630 | 3260 | 57 |
TİTREŞİM İZOLASYONU - DİNAMİK ÖZELLİKLER
| Basınç p [psi] | 40 | 60 | 80 | 100 | 120 | CiltV [inç³] | |
| Kuvvet (yük) F [lbf] | 801 | 1.240 | 1.700 | 2.130 | 2.530 | 110 | |
| Yay oranı c [lbf / in] | 709 | 949 | 1.190 | 1.430 | 1.670 | 110 | |
| Doğal Frekans f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| Tasarım yüksekliği H: önerilen 4,33 inç, minimum 3,54 inç | |||||||
SATIN ALMA SİPARİŞ VERİLERİ
| Tür | Hava girişi | Sipariş No. | |
| kıvrımlı plakalı |
1/4 NPT 0 inç eksantrik |
||
| 57991256700090 | 20810735 | Y | C 1B8-560 | C 1B8-560 |
| 57991256800091 | 20810607 | Y | P 1B8-560 | P 1B8-560 |
| 57991256900091 | 20811403 | Y | P 1B8-550 | P 1B8-550 |
| 57991257000090 | 20811604 | Y | C 1B8-562 | C 1B8-562 |
| 57991257100090 | 20811605 | Y | C 1B8-564 | C 1B8-564 |
| 57991257200090 | 20811606 | Y | C 1B8-850 | C 1B8-850 |
| 57991262700090 | 20806174 | Y | C 1B8-550 | C 1B8-550 |
| 1B5-800 | 20469101 | N | 1B5-800 | 1B5-800 |
| 57991280000019 | 20095537 | Y | ENIDINE YI-1B5-800 | ENIDINE YI-1B5-800 |
| 57991280100000 | 20607917 | Y | İYİ YIL 1B5-801 | İYİ YIL 1B5-801 |
| 57991280100019 | 20095538 | Y | ENIDINE YI-1B5-801 | ENIDINE YI-1B5-801 |
| 1B5-810 | 20254245 | N | 1B5-810 | 1B5-810 |
| 57991281000019 | 20095539 | Y | ENIDINE YI-1B5-810 | ENIDINE YI-1B5-810 |
| 57991282000019 | 20095540 | Y | ENIDINE YI-1B5-820 | ENIDINE YI-1B5-820 |
| 57991282100019 | 20224307 | Y | ENIDINE YI-1B5-821 | ENIDINE YI-1B5-821 |
| 57991283100019 | 20095541 | Y | ENIDINE YI-1B6-831 | ENIDINE YI-1B6-831 |
| 1B6-833 | 20263189 | N | 1B6-833 | 1B6-833 |
| 57991283300019 | 20095542 | Y | ENIDINE YI-1B6-833 | ENIDINE YI-1B6-833 |
| 57991283400090 | 20806000 | Y | C 1B6-833 | C 1B6-833 |
| 1B6-835 | 20488587 | N | 1B6-835 | 1B6-835 |
| 57991283500019 | 20117074 | Y | ENIDINE YI-1B6-835 | ENIDINE YI-1B6-835 |
| 1B7-840 | 20680822 | N | 1B7-840 | 1B7-840 |
| 57991284000019 | 20095543 | Y | ENIDINE YI-1B7-840 | ENIDINE YI-1B7-840 |
| 57991285000000 | 20384830 | Y | 1B8-850 | 1B8-850 |
| 57991285000019 | 20095544 | Y | ENIDINE YI-1B8-850 | ENIDINE YI-1B8-850 |
| 57991286000019 | 20117076 | Y | ENIDINE YI-1B8-860 | ENIDINE YI-1B8-860 |
